Hej tam! Jako dostawca transformatorów mocy widziałem na własne oczy, jak ważne jest zrozumienie strat w transformatorze mocy. Nie chodzi tylko o to, aby światła były włączone; chodzi o to, aby mieć pewność, że wykorzystujemy energię tak efektywnie, jak to możliwe. Przyjrzyjmy się zatem, czym są te straty i dlaczego mają znaczenie.
Rodzaje strat w transformatorze mocy
1. Straty miedzi
Straty miedzi, znane również jako straty I²R, są prawdopodobnie najbardziej znanym rodzajem strat w transformatorze mocy. Straty te powstają w uzwojeniach transformatora. Widzisz, uzwojenia są wykonane z miedzi (stąd nazwa) i gdy przepływa przez nie prąd, pojawia się opór. Zgodnie z prawem Ohma strata mocy (P) jest równa kwadratowi prądu (I) pomnożonemu przez rezystancję (R), tj. P = I²R.
Im więcej prądu przepływa przez uzwojenia, tym większe są straty w miedzi. Z tego powodu transformatory projektuje się do pracy przy optymalnym obciążeniu. Jeśli obciążenie jest zbyt duże, prąd wzrasta, podobnie jak straty w miedzi. Na przykład w ATransformator obniżający, jeśli strona wtórna jest przeciążona, prąd w uzwojeniach wzrośnie, co prowadzi do zwiększonych strat miedzi.
2. Straty żelaza
Straty żelaza są nieco bardziej złożone. Składają się z dwóch elementów: strat histerezy i strat prądu wirowego.
Straty histerezy: Straty te powstają w wyniku właściwości magnetycznych materiału rdzenia. Kiedy pole magnetyczne w rdzeniu zmienia kierunek (co ma miejsce stale w transformatorze prądu przemiennego), domeny magnetyczne w materiale rdzenia muszą się ponownie wyrównać. Ten proces ponownego ustawienia zużywa energię, która jest tracona w postaci ciepła. Wielkość straty histerezy zależy od rodzaju materiału rdzenia. Na przykład zastosowanie wysokiej jakości stali krzemowej może zmniejszyć straty spowodowane histerezą, ponieważ ma ona lepsze właściwości magnetyczne.
Straty wiroprądowe: Prądy wirowe indukują się w rdzeniu transformatora, gdy zmienia się pole magnetyczne. Prądy te płyną kołowymi ścieżkami w rdzeniu i powodują straty mocy w postaci ciepła. Aby zmniejszyć straty prądów wirowych, rdzeń składa się zwykle z laminowanych arkuszy. Laminacje te zwiększają odporność rdzenia na przepływ prądów wirowych, zmniejszając w ten sposób straty.
3. Bezpańskie straty
Straty bezpańskie są pewnym haczykiem – jest to termin określający straty, które nie pasują do kategorii strat miedzi lub żelaza. Są one spowodowane strumieniami upływowymi, które oddziałują z częściami konstrukcyjnymi transformatora, takimi jak zbiornik, śruby i inne elementy metalowe. Strumienie te indukują prądy w tych częściach, co prowadzi do utraty mocy. Straty błądzące mogą być trudne do dokładnego obliczenia, ale mogą mieć znaczący wpływ na ogólną wydajność transformatora.
Wpływ strat na wydajność transformatora
Straty w transformatorze mocy mają kilka konsekwencji dla jego wydajności i działania.
Efektywność
Sprawność jest kluczowym miernikiem każdego transformatora mocy. Definiuje się ją jako stosunek mocy wyjściowej do mocy wejściowej. Straty, które omówiliśmy powyżej, zmniejszają wydajność transformatora. Na przykład, jeśli transformator ma duże straty w miedzi, więcej mocy wejściowej jest marnowane w postaci ciepła, a mniej mocy jest dostępne na wyjściu. Oznacza to, że transformator musi pobierać więcej mocy ze źródła, aby dostarczyć tę samą ilość mocy do obciążenia, co jest nie tylko nieefektywne, ale także zwiększa koszty eksploatacji.
Wzrost temperatury
Straty w transformatorze są rozpraszane w postaci ciepła. Jeśli straty są zbyt duże, temperatura transformatora wzrośnie. Nadmierny wzrost temperatury może uszkodzić izolację uzwojeń i rdzenia, zmniejszając żywotność transformatora. Z tego powodu transformatory wyposaża się w układy chłodzenia, takie jak grzejniki lub układy chłodzone olejem, aby utrzymać temperaturę w bezpiecznym zakresie.
Regulacja napięcia
Straty mogą również wpływać na regulację napięcia transformatora. Regulacja napięcia to zmiana napięcia wyjściowego ze stanu bez obciążenia do stanu pełnego obciążenia. W szczególności straty w miedzi mogą powodować spadek napięcia wyjściowego wraz ze wzrostem obciążenia. Dzieje się tak, ponieważ spadek napięcia na uzwojeniach spowodowany rezystancją wzrasta wraz z prądem. Zła regulacja napięcia może prowadzić do problemów z podłączonymi obciążeniami, takich jak zmniejszona wydajność lub uszkodzenie sprzętu elektrycznego.
Minimalizacja strat w transformatorach mocy
Jako dostawca transformatorów mocy zawsze szukamy sposobów na zminimalizowanie strat w naszych transformatorach. Oto kilka strategii, których używamy:
Materiały wysokiej jakości
Zastosowanie wysokiej jakości materiałów do uzwojeń i rdzenia ma kluczowe znaczenie. Do uzwojeń używamy miedzi o niskiej rezystancji, aby zmniejszyć straty miedzi. W rdzeniu używamy wysokiej jakości stali krzemowej, aby zminimalizować straty histerezy i prądów wirowych.
Optymalny projekt
Konstrukcja transformatora odgrywa dużą rolę w zmniejszaniu strat. Starannie projektujemy wielkość i kształt uzwojeń oraz rdzenia, aby zapewnić równomierny rozkład strumienia magnetycznego i zminimalizować rezystancję uzwojeń. Zwracamy również uwagę na konstrukcję układu chłodzenia, aby zapewnić efektywne odprowadzanie ciepła generowanego przez straty.
Zarządzanie obciążeniem
Właściwe zarządzanie obciążeniem jest niezbędne, aby zmniejszyć straty. Zalecamy, aby nasi klienci eksploatowali swoje transformatory przy optymalnym obciążeniu lub w jego pobliżu. Przeciążenie transformatora może znacznie zwiększyć straty miedzi, podczas gdy niedociążenie może również prowadzić do nieefektywności.
Wniosek
Zrozumienie strat w transformatorze mocy jest kluczowe dla każdego, kto zajmuje się energetyką. Niezależnie od tego, czy jesteś inżynierem projektującym system zasilania, czy zarządcą obiektu chcącym obniżyć koszty energii, wiedza o tym, jak powstają te straty i jak je minimalizować, może mieć duże znaczenie.

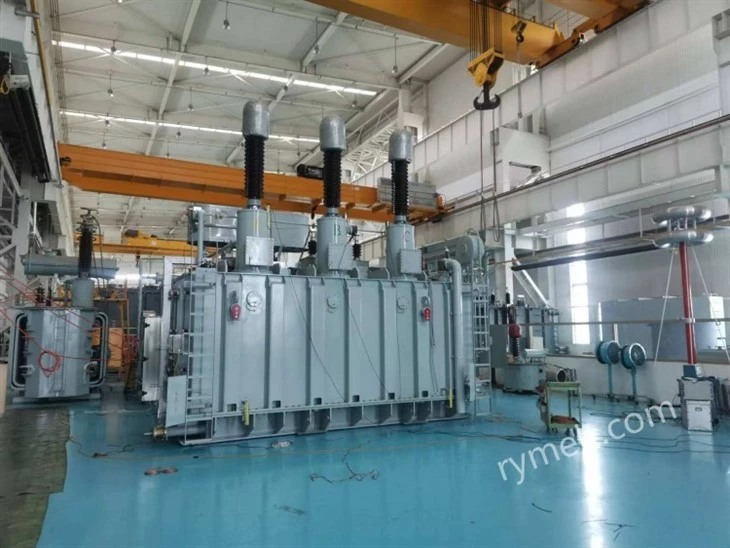

Jeśli szukasz transformatora mocy, niezależnie od tego, czy jest toTransformator obniżającylubTransformator stopniowy, jesteśmy tutaj, aby Ci pomóc. Posiadamy szeroką gamę wysokiej jakości transformatorów, które zostały zaprojektowane tak, aby minimalizować straty i maksymalizować wydajność. Skontaktuj się z nami, aby omówić Twoje specyficzne wymagania i wspólnie znajdźmy idealne rozwiązanie dla Twoich potrzeb w zakresie zasilania.
Referencje
- Podstawy maszyn elektrycznych autorstwa Stephena J. Chapmana
- Analiza i projektowanie systemu elektroenergetycznego: J. Duncan Glover, Mulukutla S. Sarma i Thomas J. Overbye
